About ALCUS
アルカスとは
地上60m以上の超高層建築に求められる
厳しい環境要求に応えた高性能押出成形セメント板
首都圏を中心に超高層ビル化が急速に進む現代。
地上60mを超える高所では、耐風圧、耐熱、耐水、耐候、耐震など
低層ビルよりはるかに厳しい環境条件のクリアが求められています。
これらの高い要求レベルを、わずか80mm(※)の厚さで実現したのが、
超高層建築向けカーテンウォール「アルカス」です。
近年の地球規模の環境変化にも耐えうる高度な性能と安全性、
オープンジョイント・無足場工法による工期の短縮、
そしてアスロックの流れを受け継ぐ意匠性、
安定した塗膜品質と、シーリング材の打ち替え不要による
メンテナンスフリー。
「アルカス」はこれからの時代に求められる外壁材です。
（※）プレキャストコンクリートパネルの1/3〜1/5の厚さと軽量化を実現
特長

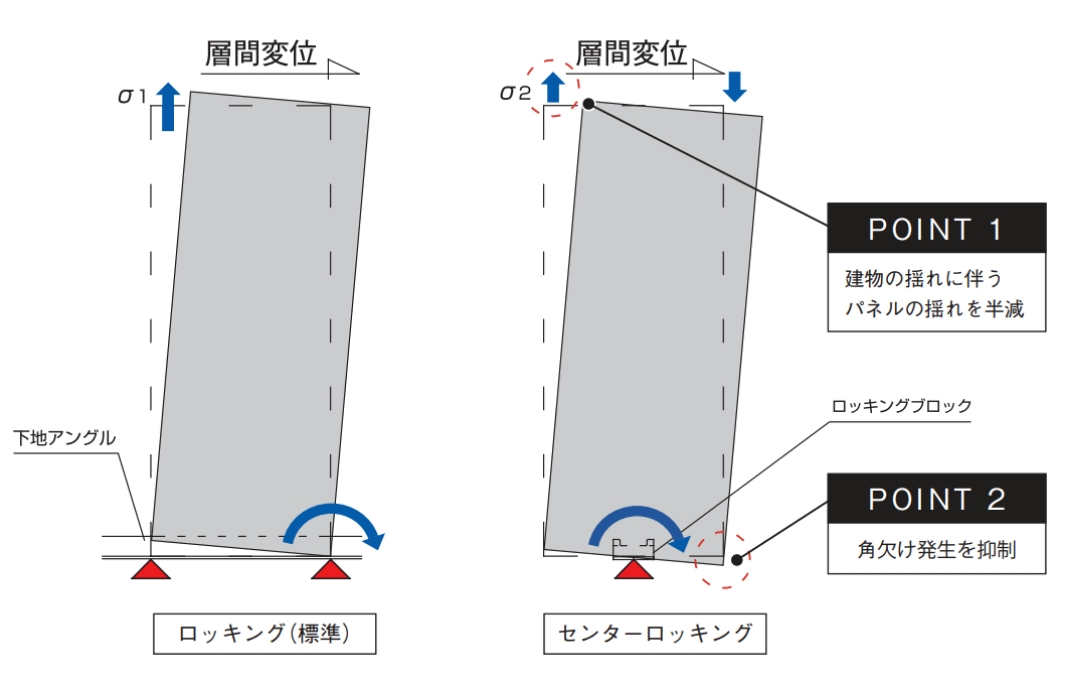

センターロッキング工法
ロッキングブロックをパネル最下部中央に設置し、センターロッキングにより層間変位追従を行います。 1/100rad変位した場合にも問題が無い様目地幅や下地鋼材とのクリアランス等を設定しています。

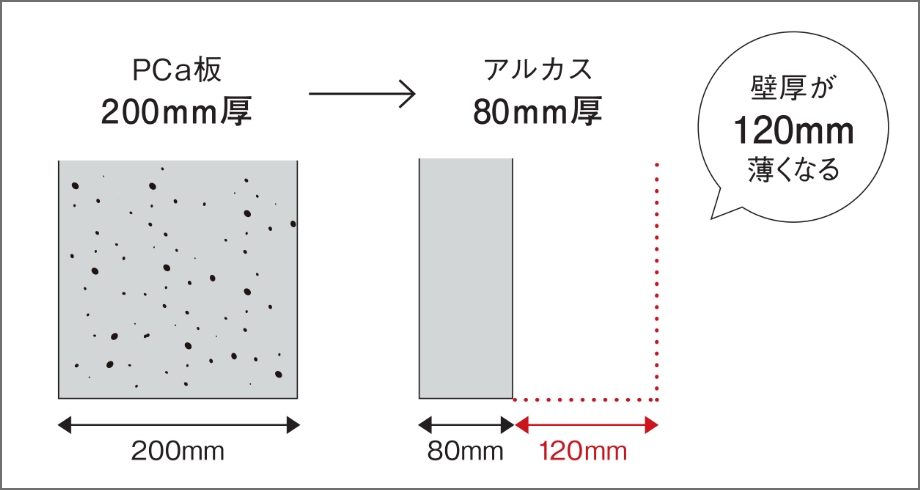

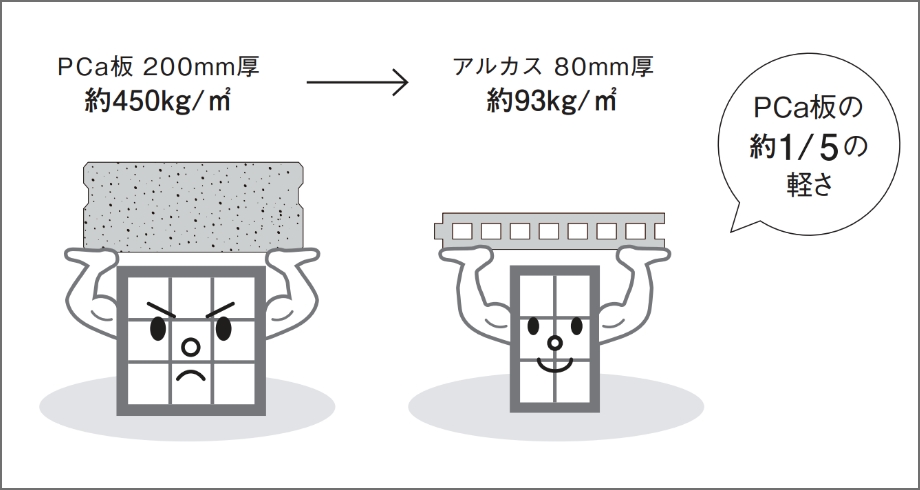

可能性が広がる薄さ
壁の総厚が抑えられる

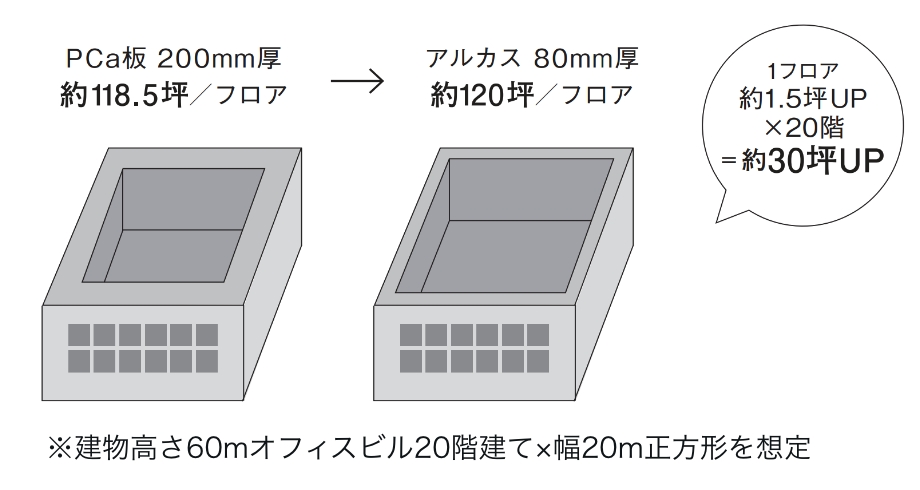

床面積がUP
計量・コストダウンに寄与
構造体の低減

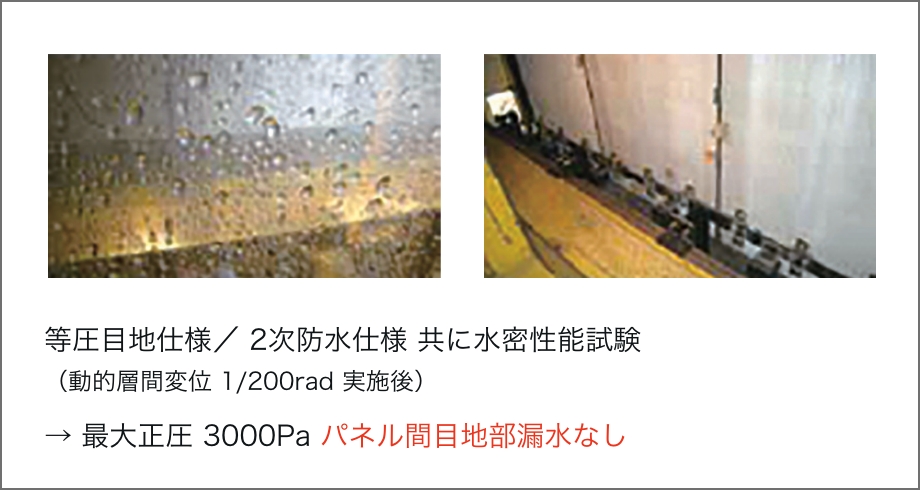

しっかりした水密性能
水密性能を確保

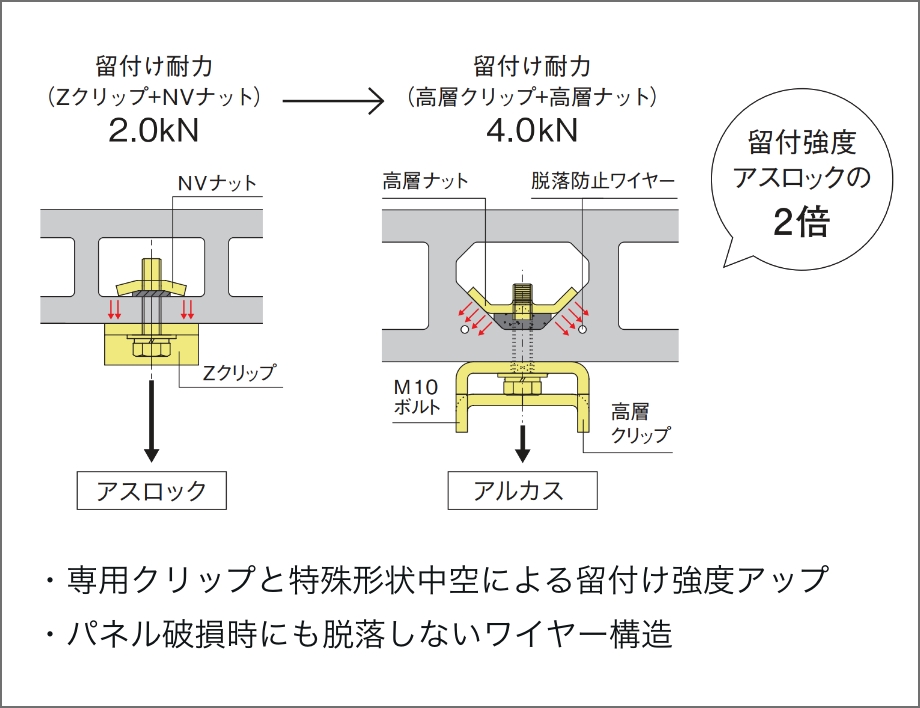

安心・安全な構造
意匠性を保つ塗装
アルカスの工法

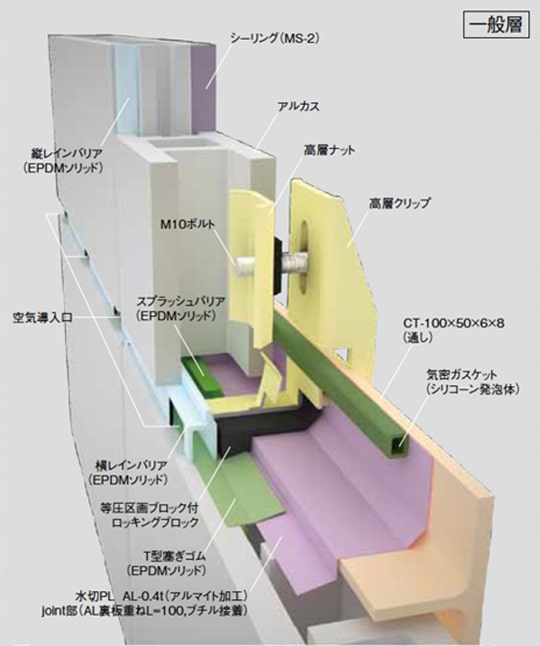

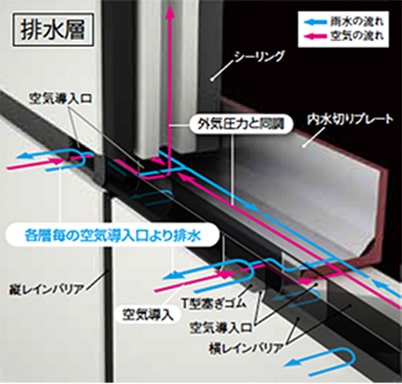

アルカス等圧目地仕様
外部側目地に空気導入口を設けた乾式目地材(レインバリア)を用い、室内側目地はシーリング材またはガスケットにより気密性を確保して、外気と目地内部の圧力差をなくす事により、雨水の浸入を防ぎます。
外部側のシーリング材が不要となり、防汚性、メンテナンス性が向上します。
目地内部に必要な空気を導入し、屋外と目地内部との圧力差をなくす事で雨水の浸入を防ぎます。若干の雨水は空気導入に伴い目地内に浸入しますが、室内に達することなく層間毎に設けられた空気導入口より排水されます。

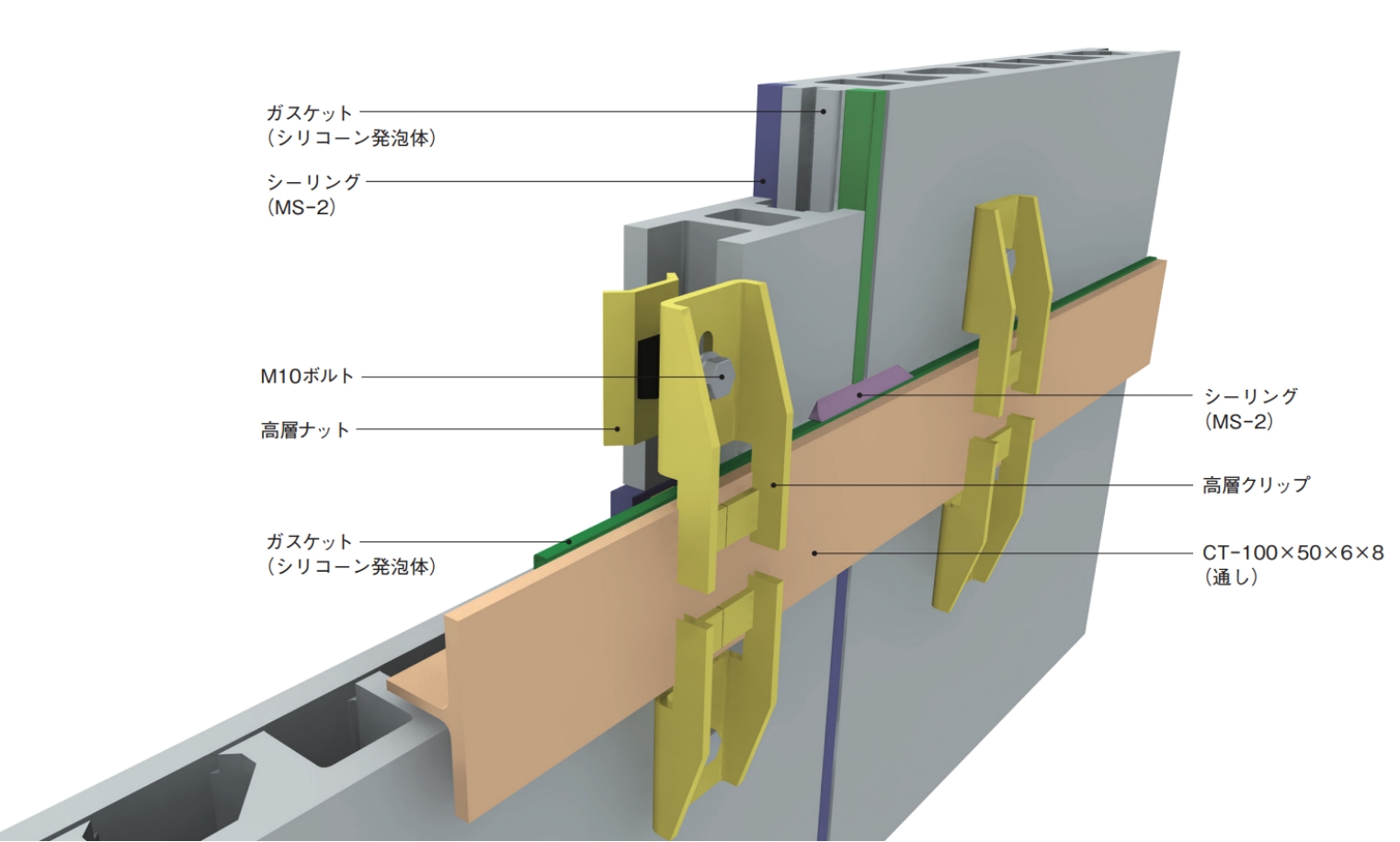

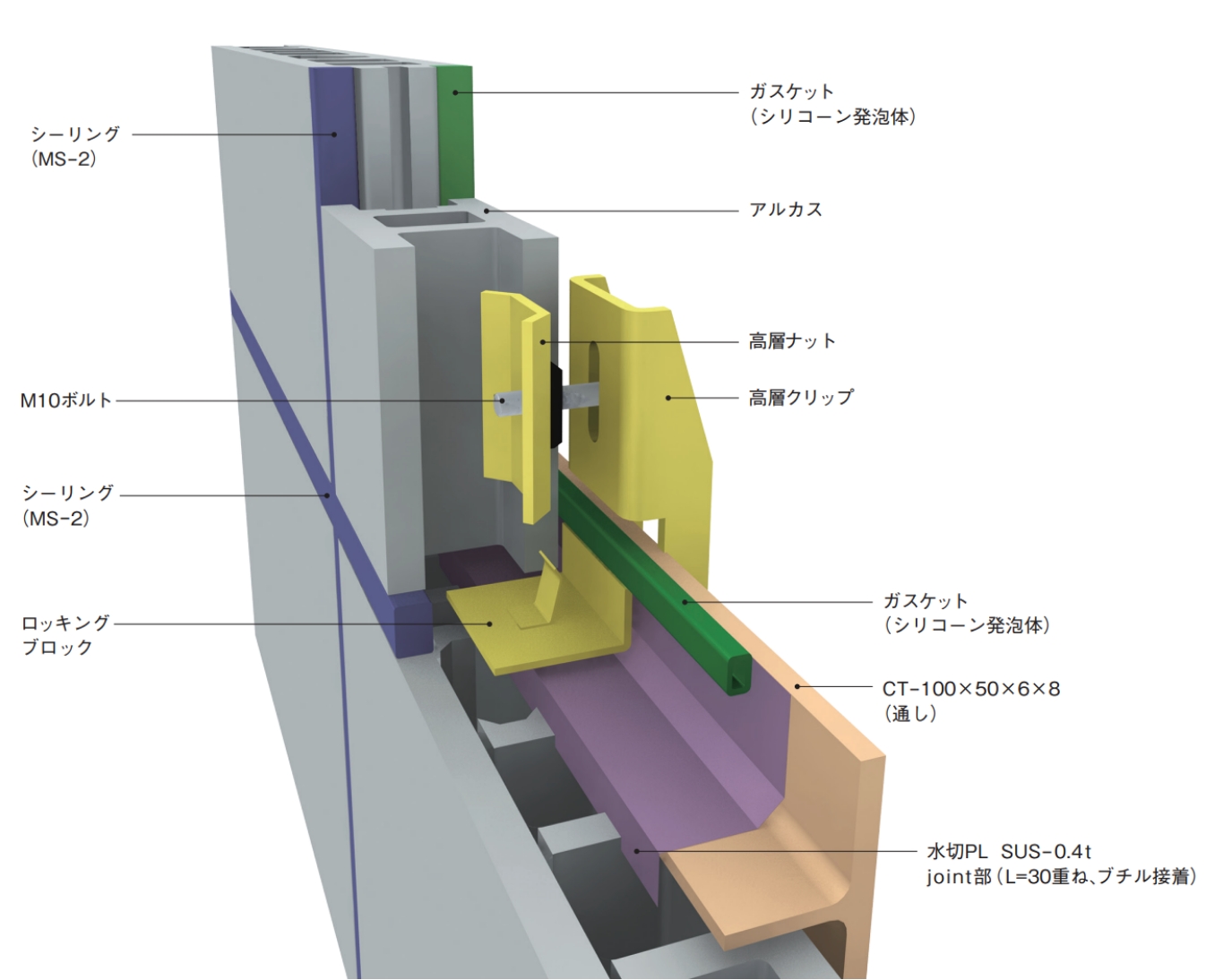

二次防水目地仕様
外部側目地に充填されたシーリング材により水密性能を確保し、万一のシーリング破断時には目地部に設置された水切り金物、ガスケットにより雨水の浸入を抑制します。目地内への侵入水は、パネル中空部へ誘導され、最下層より排水されます。
※各部材の色は実際の色とは異なります。
アルカスの規格
| 厚み | 形状及び寸法(900モジュール) | |
|---|---|---|
| 80㎜厚 |
|
断面積／ 429cm2 |
| 重量／ 93㎏/m2 | ||
| 断面2次モーメント／3302cm4 | ||
| 断面係数／(正)836cm3 | ||
| (負)815cm3 | ||
|
80㎜厚 45° コーナー |
|
断面積／ 414cm2 |
| 重量／ 89㎏/m2 | ||
| 断面2次モーメント／ 3178cm4 | ||
| 断面係数／(正)788cm3 | ||
| (負)800cm3 | ||
| 100㎜厚 |
|
断面積／ 473cm2 |
| 重量／ 102㎏/m2 | ||
| 断面2次モーメント／ 5951cm4 | ||
| 断面係数／(正)1209cm3 | ||
| (負)1171cm3 | ||
|
100㎜厚 45° コーナー |
|
断面積／ 451cm2 |
| 重量／ 97㎏/m2 | ||
| 断面2次モーメント／ 5655cm4 | ||
| 断面係数／(正)1120cm3 | ||
| (負)1141cm3 | ||
| 80㎜厚 | |
|---|---|
| 形状及び寸法(900モジュール) |
|
| 断面積／ 429cm2 | |
| 重量／ 93㎏/m2 | |
| 断面2次モーメント／3302cm4 | |
| 断面係数／(正)836cm3 | |
| (負)815cm3 | |
| 80㎜厚45°コーナー | |
| 形状及び寸法(900モジュール) |
|
| 断面積／ 414cm2 | |
| 重量／ 89㎏/m2 | |
| 断面2次モーメント／ 3178cm4 | |
| 断面係数／(正)788cm3 | |
| (負)800cm3 | |
| 100㎜厚 | |
| 形状及び寸法(900モジュール) |
|
| 断面積／ 473cm2 | |
| 重量／ 102㎏/m2 | |
| 断面2次モーメント／ 5951cm4 | |
| 断面係数／(正)1209cm3 | |
| (負)1171cm3 | |
| 100㎜厚45°コーナー | |
| 形状及び寸法(900モジュール) |
|
| 断面積／ 451cm2 | |
| 重量／ 97㎏/m2 | |
| 断面2次モーメント／ 5655cm4 | |
| 断面係数／(正)1120cm3 | |
| (負)1141cm3 | |
仕上種類
| 名称 | 塗料 | 標準色 | ツヤ対応 | 塗膜品質保証 |
|---|---|---|---|---|
| カラーフロン |
低汚染型 フッ素樹脂塗料 |
ソリッドカラー16色 (特注色対応可) |
全ツヤが標準 (3分ツヤまで対応可) |
20年 |
|
カラーフロン メタリック |
低汚染型 フッ素樹脂塗料 |
メタリックカラー 16色（特注色条件付可） |
全ツヤが標準 (3分ツヤまで対応可) |
10年 |
| 名称 | カラーフロン |
カラーフロン メタリック |
|---|---|---|
| 塗料 |
低汚染型 フッ素樹脂塗料 |
低汚染型 フッ素樹脂塗料 |
| 標準色 |
ソリッドカラー16色 (特注色対応可) |
メタリックカラー 16色（特注色条件付可） |
| ツヤ対応 |
全ツヤが標準 (3分ツヤまで対応可) |
全ツヤが標準 (3分ツヤまで対応可) |
| 塗膜品質保証 | 20年 | 10年 |
備考：パネル幅は、900幅のみとなります。
コーナーパネル(オス仕様・メス仕様)は45°コーナー品で対応します。コーナーパネルは、幅変更(イージーオーダー)対応できません。
アルカスの性能表
表が見切れている場合、横スクロールで表をご覧いただけます。
| 性能項目 | 性能 | 試験方法 | |||
|---|---|---|---|---|---|
| 耐外力性能 | 曲げ強度（N/mm²） | 16.0以上 | JIS A 5441「曲げ強度試験」による | ||
| ヤング係数（N/mm²） | 2.5×104 | ||||
| 衝撃強度 | 60mm厚以上は、砂袋30kgを2mから落下させ、割れ・貫通き裂がない | JIS A 5441「衝撃試験」による | |||
| 物性 | 素材密度（g/m³）（乾燥時） | 1.7以上 | JIS A 5441「素材密度及び吸水率試験」による | ||
| 含水率（％） | 8以下 | ||||
| 吸水率（％） | 16以下 | ||||
| 吸水による長さ変化率（％） | 0.07以下 | JIS A 5441「吸水による長さ変化率試験」による | |||
| 透湿係数 | 5 〜 10 | JIS A 1324「建築材料の透湿性測定法」カップ法による | |||
| 平均熱伝導率 | 80㎜厚 | 0.52W/mK | JIS A 1412-2「熱絶縁材の熱抵抗及び熱伝導率の測定方法、第2部：熱流計法(HFM法)」による平板の値をもとに、計算により算出 | ||
| 100㎜厚 | 0.63W/mK | ||||
| 平均熱貫流率 | 80㎜厚 | 3.28W/m2K | 平均熱伝導率の値をもとに計算により算出 | ||
| 100㎜厚 | 3.22W/m2K | ||||
| 難燃性 | 不燃(NM-1240) | - | |||
| 耐 火 性 |
壁 (非耐力) |
30分(80㎜厚) | FP030NE-0148 | - | |
| 1時間(80㎜厚+無機質フェルト20㎜裏張) | FP060NE-0175 | 建築基準法に基づく耐火試験による | |||
| 柱合成 | 2時間(80㎜厚+吹付RW45㎜) | FP120CN-0537-1 | |||
| 梁合成 | 2時間(80㎜厚+吹付RW45㎜) | FP120BM-0337 | |||
| 2時間(80㎜厚+無機質フェルト40㎜張) | FP120BM-0324 | ||||
| 耐凍結融解性 |
300サイクル終了時に 著しい割れ、膨れ、 剥離がなく、かつ質量 変化率が5％以下 |
JIS A 5441「耐凍結融解性試験」による | |||
